Шкафы релейной защиты и автоматики: последний рубеж между штатной работой сети и катастрофой

Электросеть живёт своей жизнью: токи меняются, напряжение колеблется, где-то происходит короткое замыкание — и у системы есть буквально миллисекунды, чтобы отреагировать.

Именно шкафы релейной защиты и автоматики (https://kes.kz/katalog/shkafy-releynoy-zashchity) принимают это решение — мгновенно, без участия человека, на основании точных алгоритмов. Интересный факт: первые электромеханические реле защиты появились в конце XIX века, и сегодняшние микропроцессорные терминалы работают по тем же фундаментальным принципам — но с быстродействием, точностью и функциональностью, которые их изобретателям и не снились.

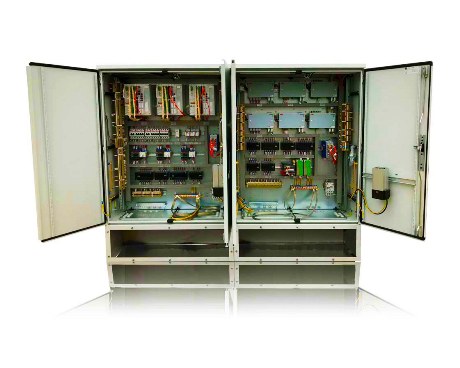

Что такое РШЗА и какие функции он выполняет

Шкаф РЗА — это специализированный электротехнический шкаф, в котором сосредоточена вся логика защиты и автоматического управления конкретного присоединения или подстанции в целом. В отличие от шкафов управления, ориентированных на распределение энергии, шкаф РЗА — это интеллектуальная система надзора. Основные функции, реализуемые в шкафах релейной защиты и автоматики:

• Защита от токов короткого замыкания. Максимальная токовая защита (МТЗ) с выдержкой времени или мгновенная — в зависимости от уровня напряжения и схемы сети.
• Дифференциальная защита. Фиксирует разницу токов на входе и выходе защищаемого элемента — трансформатора, линии, шин.
• Защита от замыканий на землю. Особенно критична для сетей с изолированной нейтралью, где однофазное замыкание не сопровождается большим током.
• Автоматическое повторное включение (АПВ). После отключения линии автоматически пытается восстановить питание — эффективно при кратковременных помехах.
• Автоматическое включение резерва (АВР). Переключение на резервный источник при потере основного питания.
• Противоаварийная автоматика. Комплекс мер по предотвращению каскадных аварий и потери устойчивости энергосистемы.

Каждая из этих функций настраивается под параметры конкретной сети — уставки защит рассчитываются индивидуально для каждого объекта.

Микропроцессорные терминалы против электромеханических реле

Ещё двадцать лет назад большинство подстанций защищали электромеханические реле — громоздкие, требующие регулярной подстройки и замены. Переход на микропроцессорные терминалы изменил отрасль кардинально. Сравнение двух поколений защиты даёт ясную картину технического прогресса. Микропроцессорные терминалы превосходят электромеханику по следующим параметрам:

• Точность измерений. Погрешность микропроцессорного терминала — менее 1% против 5–10% у электромеханических реле.
• Многофункциональность. Один терминал заменяет целый ряд отдельных реле — МТЗ, защита от замыкания на землю, АПВ, АВР, фиксация событий.
• Осциллографирование. Запись аварийных процессов с разрешением до 1 мс позволяет точно установить причину отключения.
• Дистанционное управление и мониторинг. Интеграция по протоколам МЭК 61850, Modbus, DNP3 — в систему SCADA или диспетчерский центр.
• Самодиагностика. Терминал непрерывно контролирует собственную работоспособность и сигнализирует о неисправности до того, как она повлияет на защиту.

Единственный параметр, по которому микропроцессорная защита уступает электромеханике, — чувствительность к электромагнитным помехам. Однако современные терминалы оснащены эффективными средствами помехозащиты, нивелирующими этот недостаток.

Специализированные исполнения шкафов РЗА

Шкаф релейной защиты — не универсальный продукт «для всех». Для подстанций разных классов напряжения и назначения требуются специализированные решения. Линейка шкафов РЗА охватывает несколько специализированных исполнений:

• ШРЗИА 220–500 кВ. Для защиты объектов высшего класса напряжения — магистральных линий и крупных подстанций энергосистемы; включает терминалы дифференциальной и дистанционной защиты ведущих производителей.
• Подстанционные шкафы наружной установки. Для открытых распределительных устройств — в исполнении с усиленной антикоррозионной защитой и подогревом.
• ШУОТ (шкаф управления оперативным током). Обеспечивает питание цепей управления, сигнализации и защиты постоянным током — критически важный элемент для надёжности всей системы РЗА.

Шкафы РЗА производства KazElectroSnab разрабатываются под конкретный объект с учётом схемы сети, уровня напряжения и требований заказчика к надёжности. Для проектирования и поставки системы релейной защиты обратитесь к производителю электрооборудования KazElectroSnab — надёжному партнёру промышленных объектов Казахстана.
